Vilka är källorna till mätfel i en oljedielektrisk hållfasthetstestare?

Hej där! Som leverantör av oljedielektriska hållfasthetstestare har jag varit inne på saker när det kommer till att förstå dessa fiffiga enheter. Och låt mig berätta, mätfel kan vara en rejäl smärta i nacken. I den här bloggen kommer jag att bryta ner källorna till mätfel i en oljedielektrisk hållfasthetstestare, så att du kan vara bättre informerad och få ut det mesta av dina tester.

1. Provkontamination

En av de vanligaste källorna till mätfel är provkontamination. När oljeprovet du testar inte är rent, kan det störa resultaten i stor utsträckning. Det finns några sätt att kontaminering kan ske.

För det första kan det finnas fysiska föroreningar i oljan. Saker som damm, smuts eller metallpartiklar kan fungera som ledande banor, vilket gör att den dielektriska styrkan verkar lägre än den faktiskt är. Till exempel, om det finns små metallspån i oljan, kan de skapa en brygga mellan elektroderna i testaren, vilket leder till ett för tidigt haveri och en falsk låg avläsning.

För det andra är fukt en stor bov. Vatten är en ledare, och även en liten mängd fukt i oljan kan avsevärt minska dess dielektriska styrka. Fukt kan tränga in i oljan under lagring, hantering eller till och med från miljön. Om oljeprovet har exponerats för fuktiga förhållanden har det sannolikt absorberat lite vatten, vilket kommer att snedvrida testresultaten.

2. Elektrodvillkor

Elektroderna i en oljedielektrisk hållfasthetstestare spelar en avgörande roll i mätprocessen. Eventuella problem med elektroderna kan leda till felaktiga resultat.

Ett problem är elektrodslitage. Med tiden kan elektroderna slitas ner på grund av upprepad användning. När elektroderna är slitna förändras deras form och yta, vilket påverkar fördelningen av det elektriska fältet mellan dem. Detta kan göra att genomslagsspänningen varierar från det faktiska värdet, vilket resulterar i mätfel.

En annan fråga är elektrodkontamination. Precis som oljeprovet kan elektroderna bli förorenade med smuts, oljerester eller oxidation. Förorenade elektroder kan skapa ett ojämnt elektriskt fält, vilket leder till inkonsekventa haverier och opålitliga testresultat. Till exempel, om det finns ett lager av oljerester på elektroderna, kan det förändra hur den elektriska strömmen flyter, vilket gör att den dielektriska styrkan verkar annorlunda än den verkligen är.

3. Testmiljö

Miljön där testet utförs kan också ha en betydande inverkan på mätnoggrannheten.

Temperaturen är en nyckelfaktor. Oljans dielektriska styrka ändras med temperaturen. I allmänhet, när temperaturen ökar, minskar den dielektriska styrkan. Så om testet görs vid en annan temperatur än standardtesttemperaturen kommer resultaten att påverkas. Till exempel, om testaren används i en varm miljö utan att kompensera för temperaturförändringen, kommer den uppmätta dielektriska styrkan att vara lägre än det faktiska värdet vid standardtemperaturen.

Luftfuktighet är en annan miljöfaktor. Hög luftfuktighet kan öka fukthalten i luften, som sedan kan absorberas av oljeprovet. Som jag nämnde tidigare kan fukt i oljan minska dess dielektriska styrka, vilket leder till felaktiga testresultat.

4. Utrustningskalibrering

Korrekt kalibrering av oljetestaren för dielektrisk styrka är avgörande för noggranna mätningar. Om testaren inte är korrekt kalibrerad kommer resultaten att vara avstängda.

Kalibrering innebär att ställa in testaren att mäta exakt mot en känd standard. Med tiden kan testarens interna komponenter glida, vilket gör att mätningarna blir felaktiga. Till exempel kanske spänningskällan i testaren inte ger den exakta spänningen den ska ha. Om detta inte korrigeras genom kalibrering, kommer avläsningarna av spänningen att vara felaktiga.

Om testaren har skadats eller modifierats på något sätt kan det också påverka kalibreringen. Även en liten stöt eller en lös anslutning kan kasta ut kalibreringen och leda till mätfel.

5. Operatörsfel

Låt oss inte glömma den mänskliga faktorn. Operatörsfel kan också bidra till mätfel.

Ett vanligt misstag är felaktig provhantering. Om operatören inte följer de korrekta procedurerna för att samla in, lagra och förbereda oljeprovet kan det leda till fel. Till exempel, om provet inte blandas ordentligt före testning, kan fördelningen av föroreningar och fukt i oljan inte vara enhetlig, vilket leder till inkonsekventa resultat.

Ett annat operatörsfel är felaktig testinställning. Testaren måste ställas in korrekt enligt tillverkarens instruktioner. Om elektroderna inte är korrekt inriktade, testspänningen är felaktigt inställd eller testtiden inte är rätt, kommer resultaten att bli felaktiga. Till exempel, om elektroderna inte är centrerade i testaren, kommer det elektriska fältet att förvrängas och genombrottsspänningen påverkas.

6. Instrumentbegränsningar

Varje instrument har sina begränsningar, och oljedielektriska hållfasthetstestare är inget undantag.

Noggrannheten hos testarens interna komponenter kan vara en begränsande faktor. Till exempel kan spänningsmätningskretsen ha en viss osäkerhetsnivå. Detta innebär att den faktiska spänningen som appliceras under testet kan skilja sig något från den visade spänningen, vilket leder till mätfel.

Testarens upplösning kan också påverka noggrannheten. Om testaren har en låg upplösning kanske den inte kan upptäcka små förändringar i den dielektriska styrkan. Detta kan resultera i avrundade eller ungefärliga värden, som kanske inte exakt representerar oljans verkliga dielektriska styrka.

Hur man minimerar mätfel

Nu när vi har identifierat källorna till mätfel, låt oss prata om hur man minimerar dem.

Se först till att hantera oljeproverna ordentligt. Använd rena behållare för att samla upp och förvara oljan och håll dem borta från damm, smuts och fukt. Innan du testar, filtrera oljeprovet för att avlägsna eventuella fysiska föroreningar.

För det andra, inspektera och underhåll elektroderna regelbundet. Rengör elektroderna efter varje användning för att ta bort eventuella föroreningar och byt ut dem när de är utslitna. Se till att elektroderna är korrekt installerade och inriktade i testaren.

För det tredje, kontrollera testmiljön så mycket som möjligt. Försök att utföra testerna vid en stabil temperatur och fuktighetsnivå. Använd vid behov temperatur- och luftfuktighetskompensationstekniker för att korrigera testresultaten.

För det fjärde, kalibrera testaren regelbundet. Följ tillverkarens kalibreringsprocedurer och använd en pålitlig kalibreringsstandard. Detta kommer att säkerställa att testaren mäter korrekt.

Slutligen, utbilda operatörerna ordentligt. Se till att de förstår de korrekta procedurerna för provhantering, testinställning och drift av testaren. Detta minskar risken för operatörsfel.

Våra oljedielektriska hållfasthetstestare

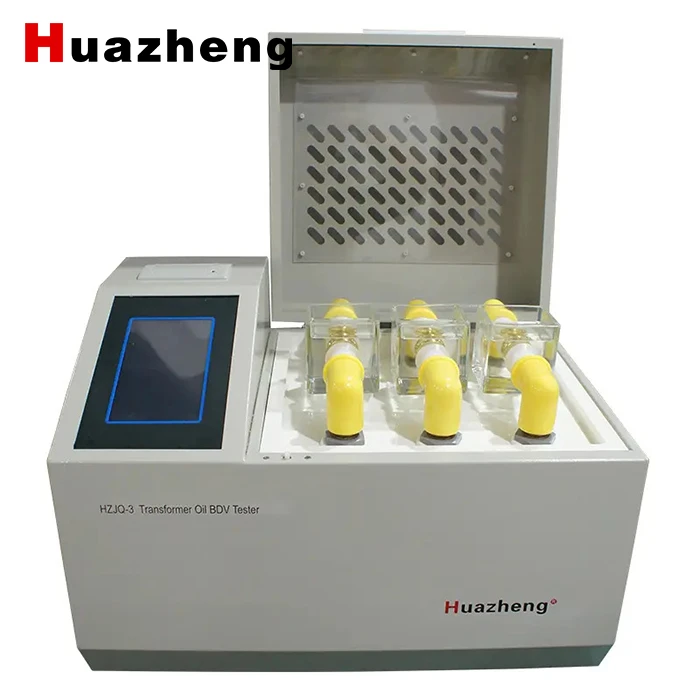

På vårt företag erbjuder vi en rad högkvalitativa oljedielektriska hållfasthetstestare, inklusiveHZJQ - 3 3 koppar 80 kv Transformatorolja BDV Tester, denHZJQ - 6 80kV 6 koppar transformatorolja Dielektrisk genombrottsspänningstestare, och100 kV automatisk isoleringsolja dielektrisk hållfasthetsmätare. Dessa testare är designade för att minimera mätfel och ge korrekta och tillförlitliga resultat. De är byggda med högkvalitativa komponenter och avancerad teknik för att säkerställa långsiktig prestanda och stabilitet.

Om du letar efter en oljedielektrisk hållfasthetstestare eller vill lära dig mer om hur du kan förbättra din testnoggrannhet, tveka inte att höra av dig. Vi är här för att hjälpa dig att göra rätt val och få så exakta mätningar som möjligt. Kontakta oss idag för att starta en diskussion om dina specifika behov och hur våra produkter kan möta dem.

Referenser

• "Elektriska isolerande vätskor - Bestämning av den dielektriska genombrottsspänningen vid strömfrekvens - Testmetod" - International Electrotechnical Commission (IEC)
• "Transformer Oil Testing Handbook" - Olika industripublikationer om underhåll och testning av kraftsystem
