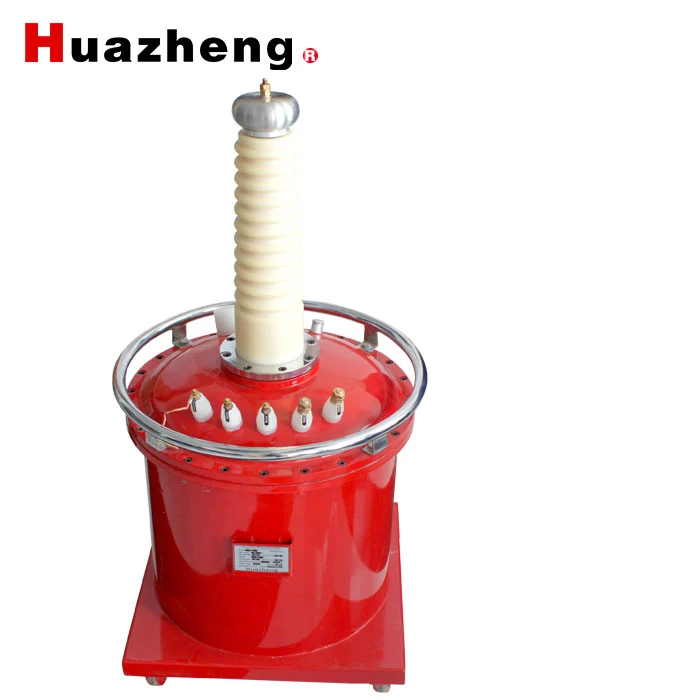

Sf6 uppblåsbar testtransformator
SF6 Gas Testing Transformator har en avancerad design och robust konstruktion. Dess kompakta och lätta design gör den enkel att transportera och ställa upp i olika fältförhållanden. Med högspänningsutgångskapacitet möjliggör denna transformator exakt testning av SF6-gastryck, vilket säkerställer att din utrustning fungerar inom de erforderliga parametrarna.
Produktbeskrivning
Den uppblåsbara testtransformatorn SF6 är en hög-testtransformator med SF6-gasisolering, lämplig för att motstå spänningstestning av transformatorstationer, ställverk och hög-elektriska apparater.
Sf6 uppblåsbar testtransformator tekniska parametrar
1．Tekniska parametrar för HZYQ-seriens testtransformatorer för växelström
|
Modell |
Kapacitet (KVA) |
Högfrekvent spänning Utspänning (KV) |
Hög frekvens Spänning Produktion Ström (mA) |
Lågfrekvent spänningsingång |
Förhållande |
Temperatur- (grad) upphöjd/ 30 minuter |
|||
|
AC |
DC |
AC |
DC |
V |
A |
||||
|
HZQ -30 |
30 |
150 |
210 |
200 |
100 |
380 |
75 |
1500 |
10 |
Obs: 100KVA och ovanstående inspänning kan öka till 3000V eller föreslås av användarna.
HZXC HV Hipot kontrollenhet (mindre än eller lika med 10KVA) av Sf6 uppblåsbar testtransformator
Kontrollbox(Mindre än eller lika med10KVA)
Om kapaciteten på huvudkontrollboxen inte är mer än 10KVA är panelen på huvudkontrollboxen som figur 4.
Figur 4 Panel på huvudkontrollboxen
Driften av isoleringstestet med HZJ-serien HIPOT-testare är som följer:
Anslut jordkablarna för testobjektet,-högspänningstransformatorn och huvudkontrollboxen.
Om testobjektet är kapacitivt, ladda ur det helt innan du testar.
Anslut testaren till testobjektet enligt figur 3.
Slå på huvudkontrollboxen.
Bekräfta det önskade spänningsvärdet.
Ställ in över-skyddsvärdet med hjälp av pekaren på över-reläpanelen.
Ställ in spänningsregulatorn på nollläget och tryck sedan på Stäng-knappen på kontrollpanelen för att aktivera högspänningsenheten.
Om regulatorn inte är på noll kan högspänningsutgångsenheten inte aktiveras. Noll-positionsindikatorn på panelen bekräftar korrekt status.
Öka långsamt utspänningen till det angivna testvärdet samtidigt som du övervakar hög-spännings- och lågspänningsmätarna.
Starta timern med timerbrytaren på huvudkontrollboxen när testspänningen är pålagd.
Om utströmmen överstiger det förinställda värdet kommer över-skyddet omedelbart att stänga av strömmen till högspänningstransformatorn, och testet kommer att anses misslyckat.
När timern når den förinställda tiden hörs ett ljudlarm. Om ingen över-utlösning inträffar före larmet anses testet vara godkänt.
Tryck på knappen Öppna för att koppla från strömförsörjningen till högspänningstransformatorn- efter testet.
Ladda ur testobjektets högspänningskrets helt innan du kopplar bort några kablar.
Vänligen starta inte testet om någon del av testaren är skadad.
