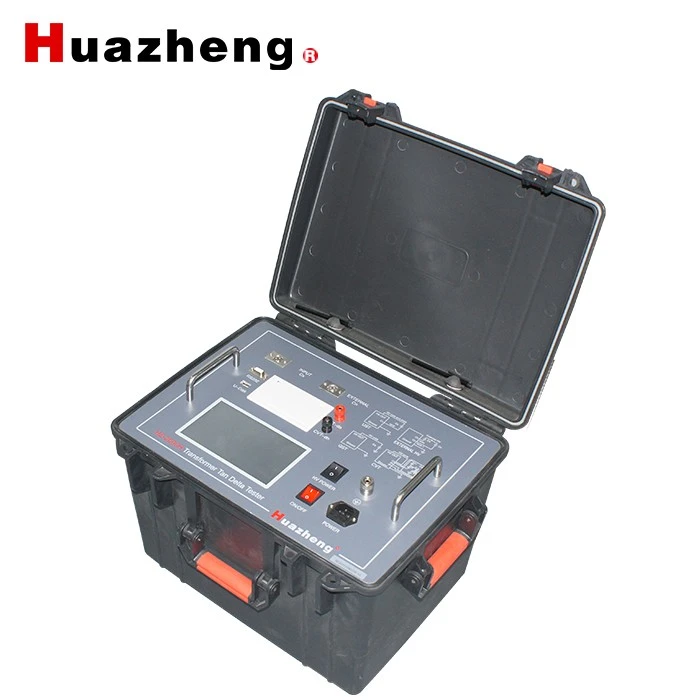

HZ-2000H Transformator Kapacitans och Tan Delta Tester

HZ-2000H transformatorkapacitans och Tan Delta-testare Den dielektriska förlusttestaren har övervunnit begränsningarna hos traditionella bryggmätningsmetoder genom att använda frekvensomvandlingsströmförsörjningsteknik. Den använder en mikrokontroller och modern elektronisk teknik för att utföra automatisk frekvensomvandling, läge/nummerkonvertering och databehandling. Testaren har starka anti-interferensegenskaper, snabb testhastighet, hög precision, automatisk digitalisering och enkel användning. Strömförsörjningen använder en omkopplingskälla med hög effekt som matar ut 45Hz och 55Hz rena sinusformade vågor, applicerar automatiskt tryck och kan ge upp till 10kV spänning. Den filtrerar också automatiskt bort 50Hz-störningar, vilket gör den lämplig för stora fälttester i miljöer med betydande elektromagnetisk interferens, såsom transformatorstationer.Denna dielektriska förlustmätningsmetod används flitigt inom kraftindustrin för att testa transformatorer, ömsesidiga induktorer, höljen, kondensatorer, blixtavledare och annan utrustning.

Skicka förfrågan

HZ-2000H Transformator Kapacitans och Tan Delta Tester

Produktvideo

Produktbeskrivning

HZ-2000H Transformer Capacity And Tan Delta Tester är en intelligent enhet som används för att mäta den dielektriska förlusttangenten (tg δ) och kapacitansvärdet (Cx).

I.Performance-funktion

Digital mätning med hög-precision: Använder digitalfiltreringsteknik från Fourier transform för att noggrant mäta kapacitans, dielektrisk förlust (tanδ) och andra parametrar, vilket underlättar automatiserad mätning.

Stark anti-interferensförmåga: Inkorporerar frekvensomvandlingsteknik för att effektivt eliminera-på plats 50 Hz strömfrekvensstörningar, vilket säkerställer tillförlitlig datainsamling även i miljöer med stark elektromagnetisk störning (EMI).

Intuitiv och användarvänlig-användning: Har en full-touch, extra-stor LCD-skärm. Det grafiska gränssnittet visar tydligt hela mätprocessen, vilket möjliggör drift med minimal förarutbildning. Komplettera mätningar via touchkontroll.

Smart datahantering: Integrerat kalenderchip och minne med stor-kapacitet gör att testresultat kan lagras när som helst. Stöder granskning av historisk data och-utskrift på begäran. Visar och skriver ut aktuell tid tillsammans med lagringstidsstämplar.

Automatiserad mätprocess: Mikroprocessorn styr mätsekvensen intelligent. Användare väljer helt enkelt mätläge och instrumentet slutför automatiskt datainsamlingen.

Bärbar integrerad design: Inbyggd-standardkondensator och hög-strömförsörjning (HV) förenklar fälttestning och minimerar kraven på externa ledningar.

Stöd för mätning av oljedielektrisk förlust: Hög mätnoggrannhet uppfyller kraven för testning av oljedielektriska förluster. Kompatibel med en standard oljekopp och dedikerade testkablar för mätning av oljetanδ.

Omvänd kabeldragning med LV-skärmning: Möjliggör mätning av dielektrisk förlust vid 10 kV omvänd kablage på C11 (av 220 kV CVT) utan att koppla bort kablar, även när CVT-bussen är jordad.

Testning av växelströmshållfasthet: Lämplig för växelströmsmotståndsspänningstester på PT/CT-sekundära sidor och 400V lågspänningssystem-.

Bred-strömförsörjningskompatibilitet: Detekterar automatiskt extern HV-strömförsörjningsfrekvens (40Hz–70Hz). Kompatibel med strömförsörjning med variabel frekvens eller serieresonansströmförsörjning för testning av dielektrisk förlust med stor-kapacitet och hög-spänning.

Omfattande CVT-testning och skydd: Utför CVT-själv-excitationstestning (SF6). Gör det möjligt att ställa in fyrdubbla skyddsgränser (HV/ström, LV/ström) för att skydda personal och utrustning.

Full CVT-parametermätning: Under CVT-tester, mäter kapacitans- och tanδ-värdena automatiskt för både delningskondensatorer (C1, C2) och den totala CVT-kapacitansen.

Termisk utskrift: Integrerad termisk skrivare med kalenderklocka för omedelbara utskriftsresultat.

Datornätverk och kontroll: Utrustad med ett datorgränssnitt som möjliggör centraliserad kontroll av upp till 32 instrument från en enda dator. Underlättar integration i HV-testfordonssystem för enhetlig mätning, databehandling och rapportgenerering.

Omfattande jordningsskydd: Detektering av jordningsstatus förhindrar aktivering om jordning saknas eller är felaktig, vilket förhindrar HV-utgång. Över-skydd skyddar instrumentet mot skador vid kortslutning eller haverier.

Operatörstötskydd: Stänger omedelbart av HV-utgången vid oavsiktlig operatörskontakt med strömförande komponenter, vilket garanterar testarens säkerhet.

Transformer Capacitance And Tan Delta Tester

II.Tekniska indikatorer

Parameter	Specifikation
Noggrannhet – Cx	±(avläsning × 1 % + 1 pF)
Noggrannhet – tanδ	±(läsning × 1 % + 0.00040)
Anti-interferensindex	Anti-interferens mot frekvensomvandling; bibehåller noggrannheten under 200 % störning
Kapacitansintervall – Intern HV	3 pF - 60000 pF / 10 kV; 60 pF - 1 μF / 0,5 kV
Kapacitansintervall – Extern HV	3 pF - 1.5 μF / 10 kV; 60 pF - 30 μF / 0,5 kV
Upplösning	Upp till 0,001 pF; 4 signifikanta siffror
tanδ Range	Ingen gräns; upplösning 0,001 %
Automatisk identifiering	Identifierar automatiskt kapacitans, induktans och resistans
Testa aktuellt område	10 μA - 5 A
Intern högspänning – Inställningsområde	0.2 - 10 kV
Intern högspänning – Max utström	200 mA
Spänningsreglering	Godtycklig spänningsinställning (t.ex. 5123 V)
Testfrekvens	40 - 70 Hz (enkelfrekvens, godtycklig inställning, t.ex. 48,7 Hz)
Dubbla frekvenslägen	50 ± 0,1 Hz till 50 ± 10 Hz (automatisk konvertering, valfritt); 60 ± 0,1 Hz till 60 ± 10 Hz (automatisk konvertering, valfritt)
Frekvensnoggrannhet	±0,01 Hz
Extern högspänning – Max testström	5 A (strömfrekvens eller 40–70 Hz frekvensomvandling, positiv anslutning)
Extern högspänning – Max testspänning/ström	10 kV / 5 A (strömfrekvens eller 40–70 Hz frekvensomvandling)
CVT självexciterande lågspänningsutgång	3 - 50 V, 3 - 30 A
Mättid	Cirka 40 s (varierar med metod)
Ingångseffekt	180 - 270 VAC, 50 Hz ± 1 % (kommunal eller generatorkraft)
Skrivare	Mikro termisk skrivare
Driftstemperatur	–10 grader - 50 grader
Relativ luftfuktighet	< 90%
Övergripande mått	430 × 330 × 350 mm
Vikt	28 kg
