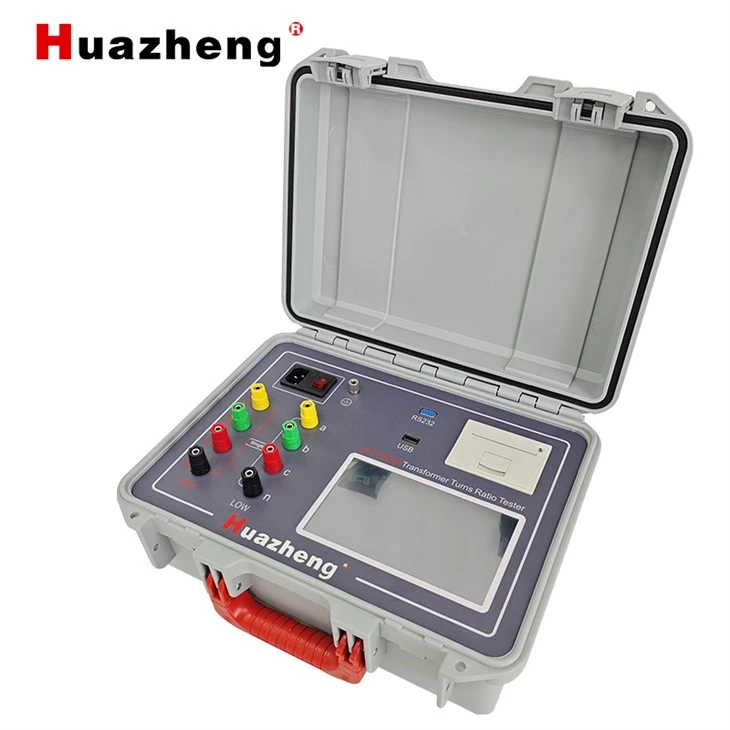

Huazheng HZTTR80A Transformator Turns Ratio TTR Tester
Huazheng HZTTR80A Transformer Turns Ratio Tester I produktionsprocessen av halv{1}}och färdiga produkter för krafttransformatorer, innan nyinstallerade transformatorer tas i drift, och i enlighet med föreskrifterna för förebyggande testning av Ministry of Electric Power of China, är det nödvändigt att utföra tester av varvtal eller spänningsförhållande på drifttransformatorerna. Det här testet kontrollerar om transformatorns varvförhållande är korrekt, lindningskopplarens tillstånd, om det finns några kortslutningar mellan varv- och om transformatorn kan arbeta parallellt. Traditionella bryggavläsningar är inte intuitiva och kräver konvertering, och varje fas mäts individuellt. HZBB-10A svängförhållandetestare övervinner begränsningarna med traditionella test av utväxlingsbryggor; den är lätt att använda, intuitiv och använder en trefas precisionsomvandlare strömförsörjning, erbjuder snabb testning med hög noggrannhet.
Huazheng HZTTR80A Transformator Turns Ratio TTR Tester
Beskrivning
Transformatorförhållandetester är en intelligent elektronisk enhet som används för att mäta varvförhållandet och ledningsgruppen av transformatorlindningar. Den är lämplig för produktionstestning, drift och underhåll samt förebyggande testning av krafttransformatorer
Testintervall
Ström: 0 - 2000 mA
Vinkel: 0 - 360 grader
| Räckvidd | Ratio Range | Noggrannhet |
|---|---|---|
| 5V | 0.9-50 | ±(0,1 % + 2 siffror) |
| 51-200 | ±(0,2 % + 2 siffror) | |
| 201-600 | ±(0,5 % + 2 siffror) | |
| --------- | ------------- | ------------------------ |
| 80V | 0.9-500 | ±(0,1 % + 2 siffror) |
| 501-2000 | ±(0,2 % + 2 siffror) | |
| 2001-10000 | ±(0,5 % + 2 siffror) |
Huvudfunktioner
▪ Kan testa PT-förhållande och polaritet.
▪ Utrustad med blindtestfunktion för att noggrant mäta transformatorns förhållande och anslutningsgrupp när anslutningsgruppen för en trefastransformator är okänd.
▪ Kan testa autotransformatorer, transformatorer av Z-typ och fas-transformatorer.
▪ Tillagda inställningar för uttagsläge för att anpassa transformatorer med hög spänning vid höga uttagspositioner och lågspänning vid höga uttagspositioner.
▪ Lade till inställningar för låg-siduttag för att anpassa transformatorer med kranar på låg-sidan.
▪ Grafiska displayinställningar för mer intuitiva avläsningar.
▪ Samtidig mätning av tre-fasförhållanden under trefastransformatortestning för snabbare testhastighet.
Felsökning och underhåll
Om några avvikelser uppstår under användningen av testaren, följ stegen nedan för felsökning:
Om mätdata är onormala, kontrollera att kablaget är korrekt. Om det fortfarande är onormalt kan du utföra ett självtest- med följande metod.
När du har anslutit kablarna väljer du valfri trefasanslutningsmetod för testning. Om det uppmätta värdet är ungefär 1,0000 fungerar instrumentet normalt; annars finns det ett problem med instrumentet. Om det inte finns någon kortslutningsledning kan du även kortsluta-den gula, gröna och röda högspänningssidans gula, gröna och röda ledningsklämmor till motsvarande gula, gröna och röda ledningsklämmor på låg-sidan.
Om testaren inte svarar när den slås på och skärmen inte lyser, kontrollera om strömsäkringen inuti panelen är trasig.
Om det bekräftas att det är ett internt fel hos testaren, vänligen kontakta vårt företag omedelbart, så kommer vi att lösa det så snart som möjligt.
Packlista
|
Inga. |
Punkt |
Antal |
|
1 |
Värd |
1 |
|
2 |
Testa kablar |
1 |
|
3 |
Nätsladd |
1 |
|
4 |
Bruksanvisning |
1 |
|
5 |
Intyg om överensstämmelse |
1 |
|
6 |
Säkring |
2 |
|
7 |
Utskriftspapper |
1 |
|
8 |
Packlista |
1 |
|
9 |
Jordtråd |
1 |
CE-certifiering
