Testutrustning för blixtimpulsspänning
Huazheng Lightning Impulse Voltage Test Equipment är specialiserad testutrustning för hög-högspänning som används för att simulera blixtnedslag och elektriska överspänningar på elektrisk utrustning för att utvärdera dess dielektriska styrka och förmåga att motstå transienta spänningsförhållanden. Blixtimpulser är hög-energi, kortvariga-spänningspulser som kan skada elektrisk isolering och komponenter, så att testa elektrisk utrustning mot dessa förhållanden är viktigt för att säkerställa dess motståndskraft och säkerhet i verkliga-tillämpningar.
Produktintroduktion
Lightning Impulse Voltage Test Equipment är en anordning som används för att simulera transient högspänning som genereras av naturlig blixt och utföra motståndstester på elektrisk utrustning, isoleringsmaterial eller system.
Miljövillkor för användning
Höjd över havet: Mindre än eller lika med 1000 m
Omgivningstemperatur: -5 grader ~ +40 grader
Relativ luftfuktighet: < 90 %
Maximal daglig temperaturskillnad: Mindre än eller lika med 25 grader
Miljö: Endast för inomhusbruk
Damm: Icke-ledande damm
Faror: Ingen brand- eller explosionsrisk
Frätande gaser: Inga gaser som korroderar metaller eller isolerar
Matningsspänningsvågform: Faktisk sinusvåg, vågformsförvrängningshastighet < 5 %
Tekniska specifikationer
Nominell spänning: ±1800 kV
Märkspänning: ±200 kV
Nominell energi: 180 kJ
Total kapacitanspåverkan: 0,111 mF (18 kondensatorer på 2,0 mF / 100 kV vardera för en enda puls)
Serienivå: 9
Parametrar för slagspänningsvågform:
Standard blixtimpulsspänning:
Full-våg: ±1,2/50 ms
Spänningsutnyttjandefaktor: > 85 % (ingen-last 300 PF > 90 %)
Trunkeringsvåg:
Trunkeringstid: (2-6) ± 10 % s
Noll-korsningskoefficient: mindre än eller lika med 0,3 %
Standard driftimpulsspänningsvåg:
250 ± 20 % ms / 2500 ± 60 % ms
Vågformsöverensstämmelse:
Alla parametrar och avvikelser i impulsspänningsvågformen uppfyller kraven i nationella standarderGB311ochGB16927.
Minsta utspänning:
Mer än 10 % av den nominella spänningen
Tjänstens varaktighet:
Över 70 % märkspänning:
Ladda och ladda ur var 120:e sekund, kontinuerlig drift möjlig
Under 70 % märkspänning:
Ladda och ladda ur var 60:e sekund, kontinuerlig drift möjlig
Teknisk beskrivning av huvudkomponenter
DC-laddningsdel Tekniska specifikationer:
Konstant strömladdningsenhet:
Systemet använder en konstant strömladdningsanordning.
Olje-nedsänkt laddningstransformator:
Transformatorns nominella kapacitet: 30 kVA
Sekundärspänning: 85 kV
Hög-likriktare av silikonstapel:
Modell: 2DL-300 kV / 500 mA
Omvänd motstå spänning: Större än eller lika med 300 kV
Medelström: Större än eller lika med 0,5 A
Installation: Likriktarens kiselstapel är placerad bredvid laddtransformatorn.
Polaritetsomkastning: Laddningsspänningens polaritet kan vändas automatiskt via en överföringsmekanism.

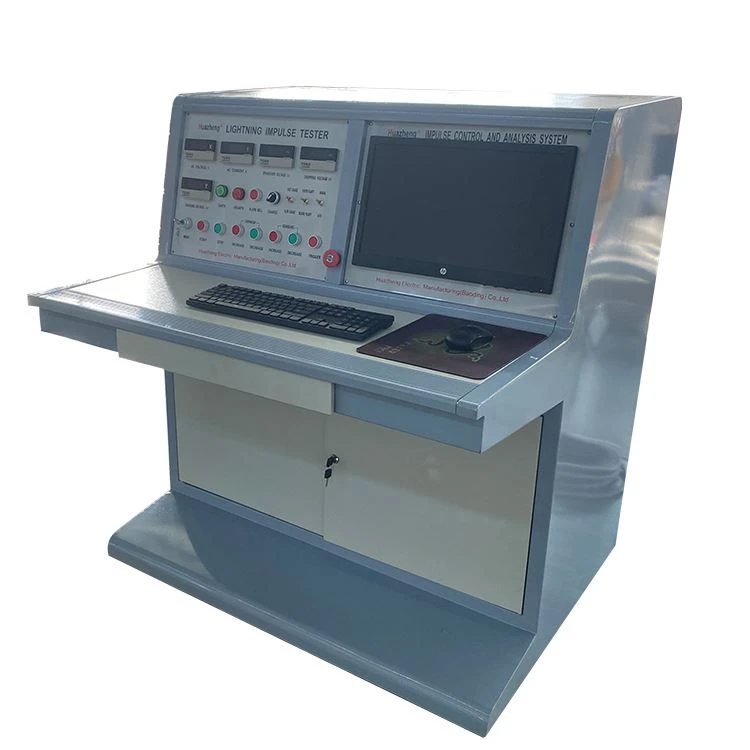

Polaritetsomkopplarknappar finns på kontrollkonsolen.
Skyddsmotstånd:
Tillverkad av emaljerad motståndstråd, tätt lindad runt ett isoleringsrör.
Laddningsläge:
Bilateralt symmetrisk konstant strömladdningsläge.
Automatisk kontrollprestanda:
Laddningsenheten med konstant ström fungerar inom 10 %–100 % av det märkta laddningsspänningsområdet.
Faktisk laddningsspänningsavvikelse från inställd spänning: ±1 %
Laddningsspänningsinstabilitet: Mindre än eller lika med ±1 %
Justerbar noggrannhet för laddningsspänning: 1%
Spänningsdelare:
Två DC-motståndsspänningsdelare används.
Specifikationer: 100 kV, 300 MΩ olje-nedsänkta metallfilmmotstånd.
Låg-armmotståndet är installerat på spänningsdelarens nedre fläns.
Spänningssignalen från lågspänningsarmen överförs till konsolen via en skärmad kabel.
Automatisk jordningsbrytare:
Använder en elektromagnet för att separera jordningsmekanismen.
När testet är klart jordas huvudkondensatorn automatiskt genom skyddsmotstånd.
Montering av komponenter:
Den konstanta strömladdningsinduktansen, kapacitansen, laddningstransformatorn, högspänningslikriktarens kiselstapel, skyddsresistansen, den automatiska jordningsbrytaren och isoleringspelarna är alla monterade på ett mobilt chassi för enkel mobilitet.
Produktfördelar
Högprecisionsvågform: Kretsdesign med låg induktans, vågform fram/svansfel ±5%/±10%, följer strikt IEC 60060-1-standarderna.
Hög energiutgång: Importerad pulskondensatorbank, enkel urladdning Större än eller lika med 50kJ, driver enkelt testprover med stor kapacitet såsom kablar och GIS.
Snabbladdning: Tyristorlikriktarsystem, laddning till märkspänning Mindre än eller lika med 60 sekunder, förbättrar testningseffektiviteten med 40 %.
Digital mätning: Samplingshastighet Större än eller lika med 100MS/s, analyserar automatiskt vågformsparametrar och genererar rapporter, vilket minskar mänskliga fel.
Flera säkerhetsskydd: Fyra-lagersskydd med förregling, jordningsövervakning, dörrkontroll och nödurladdning, vilket förhindrar driftfel.
Stark miljöanpassningsförmåga: Epoxiharts/SF₆-isolering, IP54-skydd, lämplig för höga höjder, hög luftfuktighet och dammiga förhållanden.
Kvalitetsengagemang
Standardcertifiering: Uppfyller IEC 60060- och IEEE-standarderna för att säkerställa globalt erkännande.
Spårbarhet av hög-kvalitet: Använder förstklassiga kärnkomponenter, vilket ger spårbart material och testcertifikat.
Fabrikstestning: Tillhandahåller FAT-rapporter för att säkerställa att alla prestationsindikatorer uppfyller standarderna.
Pålitlig garanti: Erbjuder en 12-månaders maskinvarugaranti som täcker gratis utbyte av delar på grund av icke-operativa fel.
Livstidsservice: Ger livstids teknisk support och underhållskonsulttjänster på distans.
FAQ
F: Vad är baspriset för utrustningen?
S: Priset på utrustningen beror på den erforderliga maximala spänningsnivån, impulsenergin och graden av automatisering. Kontakta vårt säljteam för den senaste detaljerade offerten.
F: Finns det några ytterligare rabatter eller erbjudanden för massköp?
S: Ja, vi erbjuder olika rabatter och prioriterade leveransrättigheter för massbeställningar eller långsiktiga-samarbetsavtal.
F: Inkluderar offerten tullar och fraktavgifter?
S: Vår första offert är vanligtvis baserad på FOB (Free On Board) Kinas hamnpris och inkluderar inte tullar eller inlandsfraktavgifter för ditt land/din region. Se handelsvillkoren i avtalet.
F: Uppfyller utrustningen industriella standarder för elektromagnetisk interferens (EMI)?
S: Utrustningen är utformad med adekvata skärmnings- och jordningsåtgärder, vilket säkerställer att elektromagnetisk strålning och störningar under drift förblir inom acceptabla säkerhetsgränser för industriella miljöer.
F: Finns det några specifika testtillbehör för kablar eller GIS-switchar?
S: Vi tillhandahåller anpassade tillbehör som kopplingskondensatorer, ström-begränsande motstånd och anslutningsskenor för olika testprover (t.ex. kabelanslutningar, transformatorer, GIS-bussningar).
F: Tillhandahåller du utbildning i drift och underhåll?
S: Ja, vi erbjuder omfattande utrustningsmanualer och kan tillhandahålla-installations-, idrifttagnings- och utbildningstjänster på plats på fabriken eller kundens{1}}plats.
Produktfodral
Företagsprofil
certifiering
Vårt företag har erhållit bruksmodellpatent, ISO 9001, CE, TÜV och andra certifieringar, vilket säkerställer att produkterna uppfyller internationella kvalitetsstandarder.
